download: 圖王刻字機安裝說明CE6000_SetupManual(CE6000-UM-8M4)

圖王刻字機如何定位刻圖其實非常簡單，通常超倫科技技術員都會現場安裝的時候給客戶進行手把手教學，定位刻圖當然也包括在內。主要介紹的是圖王刻字機CE6000-60、CE6000-120和CE6000-40。具體可以下載源文件查看。

自動媒體傳輸和橫切操作再單個頁面部分執行橫切，1、單個頁面的長度再“設置”下的“頁面長度”中確定。在運行時，它從當前工具位置執行橫切操作。

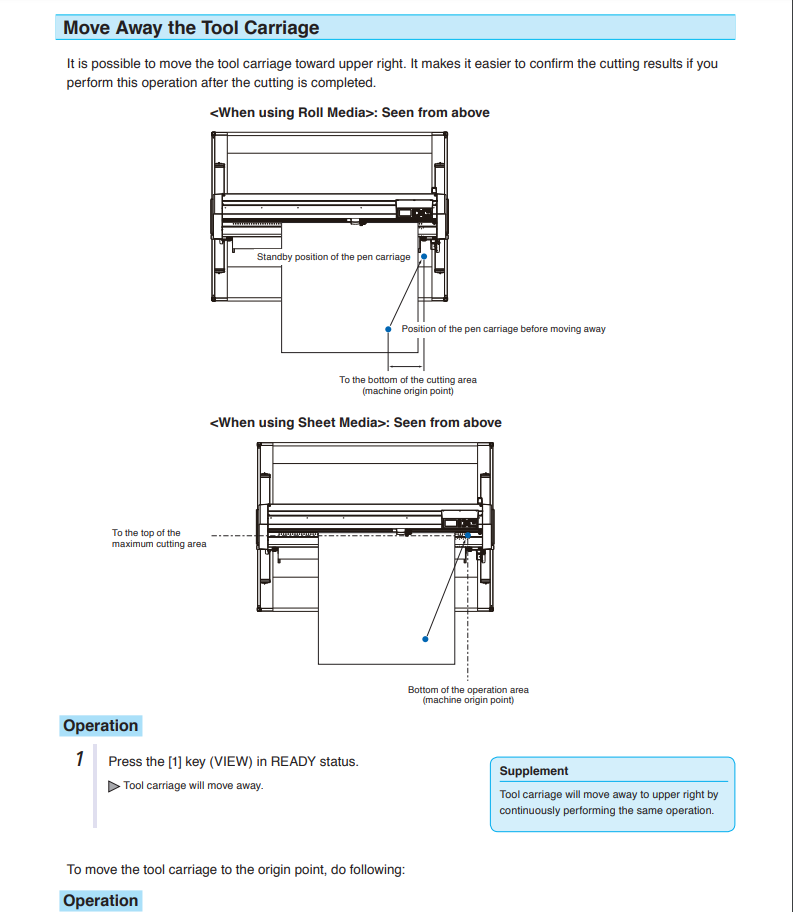

可以將工具架移到右上角。如果在切割完成后執行操作，則可以更容易地確認切割結果。

確定切削方向時的參數由切削方向的距離決定。

3.3設定起點

切割開始的點稱為起始點。原點可以在任何位置設置。

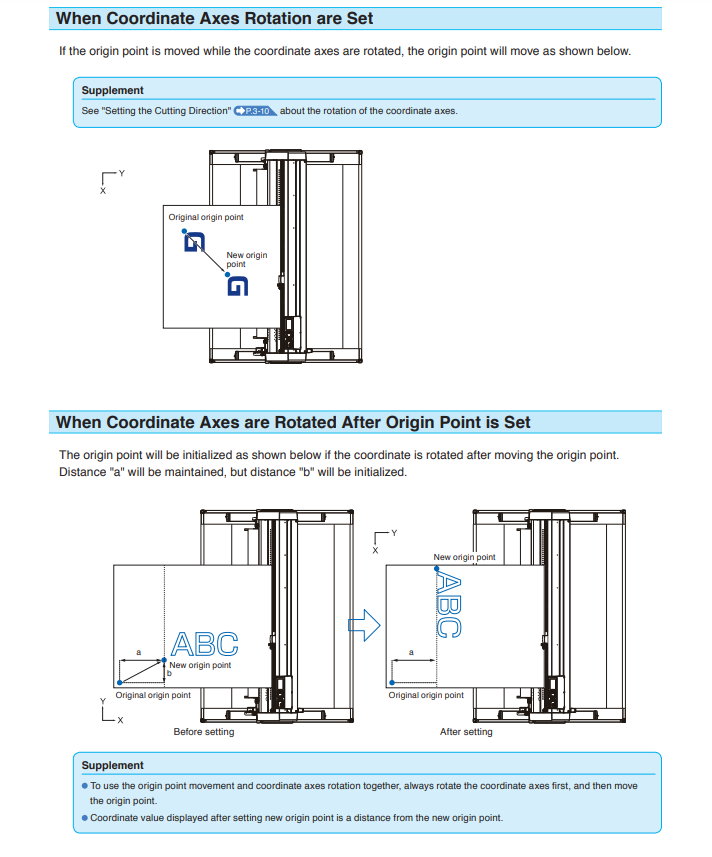

當坐標軸被設定時：

如果原點被移動,而坐標軸被旋轉,原點將移動如下所示。

在設定原點后，當坐標軸旋轉時：

如果坐標在移動原點后旋轉，原點將被初始化，如下圖所示，距離“a”將保持不變，但距離“b”將被初始化。

設置Hp-GL時的起始點

當使用hp-gl命令時,原點被設置為切割區域的左下角或中心。

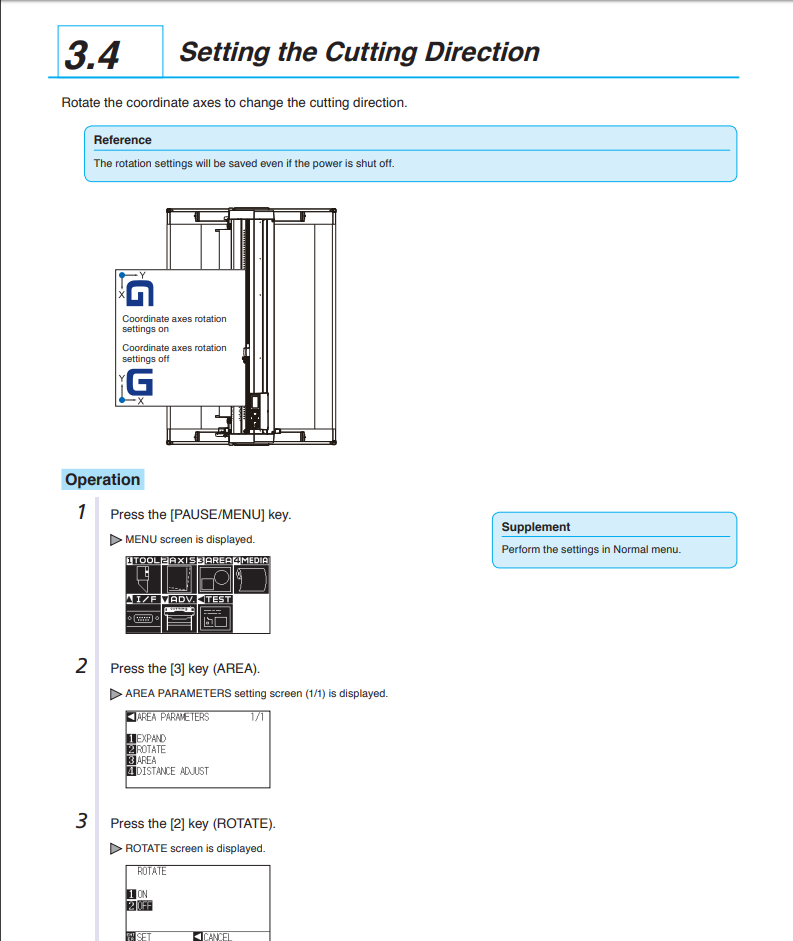

3.4設置切割方向

旋轉坐標軸以改變切割方向。
